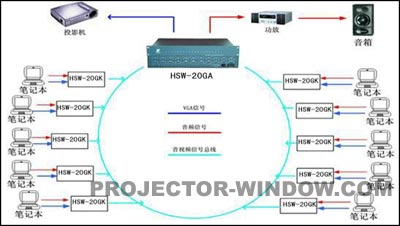

[投影之窗] 兆科HSW-20GA會議室顯示切換系統由HSW-20GA切換器和HSW-20GAK控制鍵盤組成。1臺HSW-20GA切換器配置20個控制鍵盤，構成一個基本系統，容量為20個席位。N臺HSW-20GA切換器可擴展連接，構成N
x
20席位會議系統。是自助式會議室顯示切換系統，可使控制更方便，更快捷。信號選擇由與會者自行控制。在每個席位上，有一個終端控制盒，上面安裝了VGA接口、網絡接口、音頻接口，才外還有一控制按鈕和一個指示燈。
當某個席位需要發言時，只需按下自己席位前的終端盒按鈕，此時指示燈亮，表示本席位計算機信號被選中，顯示于投影屏幕。系統中用于信號控制的設備是HSW-20GA信號切換器。該切換器的輸入容量為20路，當系統大于20路輸入信號時，可多臺擴展增加容量。
該系統設計巧妙，連接簡潔。每個終端盒與HSW-20GA切換器之間只需一條VGA電纜線，不需另設控制線。控制信號占用VGA接口的第4和第5腳。其中第4腳為控制開關，第5腳為指示燈。
輸入接口：20路VGA輸入 立體聲音頻同步
輸出接口：VGA/立體聲音頻 2路分配輸出
帶寬：330MHz
控制方 式：面板手動控制、RS-230控制、紅外控制、鍵盤控制（選配件）
傳輸距離：75-2電纜傳輸50米
支持分辨率：1600 x 1200
電源：交流220V/50Hz
外形尺寸：428 x 66 x 300mm
|
兆科HSW-20GA會議室顯示切換系統
